浸透拡散型亜硝酸リチウム『プロコン40』を用いた塩害・中性化・ASR補修技術 | 簡易型高圧注入 リハビリカプセル工法

簡易型高圧注入|リハビリカプセル工法
(NETIS:CG-120005-VR)

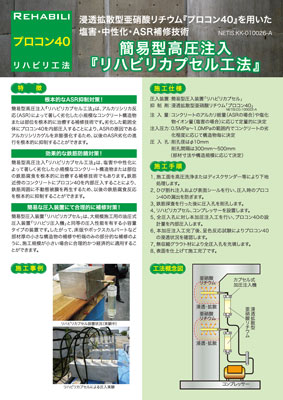

リハビリカプセル工法 カタログ ダウンロード【 根本的なASR抑制対策】
簡易型高圧注入『リハビリカプセル工法』は、アルカリシリ力反応(ASR)によって著しく劣化した小規模なコンクリー卜構造物または部位を根本的に治療する補修技術です。劣化した範囲全体にプ口コン40を内部圧入することにより、ASRの原因であるアルカリシリ力ゲルを非膨張化するため、以後のASR劣化の進行を根本的に抑制することができます。

【効果的な鉄筋防錆対策】
簡易型高圧注入『リハビリカプセル工法』は、塩害や中性化によって著しく劣化した小規模なコンクリート構造物または部位の鉄筋腐食を根本的に治療する補修技術でもあります。鉄筋近傍のコンクリートにプロコン40を内部圧入することにより、鉄筋周囲に不動態被膜を再生するため、以後の鉄筋腐食反応を根本的に抑制することができます。

【簡易な圧入装置にて合理的に補修対策】
簡易型圧入装置「リハビリカプセル」は、大規模施工用の油圧式圧入装置「リハビリ圧入機」と同等の圧入性能を有する小容量タイプの装置です。したがって、床版やボックスカルバートなど部材厚の小さな構造物の補修や桁端のみの部分的な補修のように、施工規模が小さい場合に合理的かつ経済的に適用することができます。

施工仕様

圧入装置:簡易型圧入装置「リハビリカプセル」
抑制剤:浸透拡散型亜硝酸リチウム「プ口コン40」 NETIS:CG-100022-VR
注入量:コンクリー卜のアルカリ総量(ASRの場合)や塩化物イオン量(塩害の場合)に応じて定量的に決定
注入圧力:0.5MPa~1.0MPaの範囲内でコンクリー卜の劣化程度に応じて構造物毎に決定
圧入孔:削孔径はφ10mm 削孔間隔は300mm~500mm(部材寸法や構造規模に応じて決定)

施工手順

1.施工面を高圧洗浄またはディスクサンダー等により下地処理します。
2.ひび割れ注入および表面シールを行い、圧入時のプロコン40の漏出を防ぎます。
3.鉄筋探査を行った後に圧入孔を削孔します。
4.リハビリカプセル、コンプレッサーを設置します。
5.全圧入孔に対し本加圧注入工を行い、プ口コン40の設計量を内部圧入します。
6.本加圧注入工完了後、呈色反応試験によりプ口コン40の浸透状況を確認します。
7.無収縮グラウト材により全圧入孔を充填します。
8.表面を仕上げて施工完了です。

工法概念図

工法概念図 | 簡易型高圧注入|リハビリカプセル工法 (NETIS:CG-120005-VR)

施工動画

その他資料

 ※上記歩掛の条件は下記のとおりです。
   数量=100m2、塩化物イオン量=2.0kg/m3、注入深さ=150mm、想定削孔深さ=100mm
  リハビリカプセル工法は適用できる構造物とできない構造物があり、
  構造物の条件によって積算金額が変わるためご検討の際はお気軽に当協会までお問い合わせください。
